防腐型磁翻板液位計
產品特點：
防腐型磁翻板液位計，是本公司引進、吸收國外同類產品，并加以吸收、消化、提高，按原化學工業部頒布的磁性液位計標準HG／T21584-95研制生產的產品?？捎糜诟鞣N塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。
產品優勢：
高密封、防泄漏，適應高壓、高溫、腐蝕性條件，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。

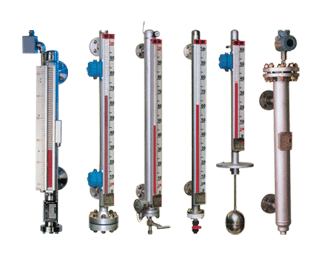

.jpg)
一、產品概述
LY-UHZ系列磁翻板液位計，是本公司引進、吸收國外同類產品，并加以吸收、消化、提高，按原化學工業部頒布的磁性液位計標準HG／T21584-95的產品?？捎糜诟鞣N塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、先進性、實用性。
磁翻板液位計的顯著特點是液體介質與指示器隔離，所以在任何情況下可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列磁翻板液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業過程中的液位測量與控制。
二、技術參數
1.測量范圍：300～15000mm
2.準確度： ±10mm，±16mm
3.翻柱直徑：10mm,16mm
4.工作壓力：≤2．5Mpa(2.5MPa以上可另行設汁) 防腐型≤0．6Mpa
5.介質密度（g/cm3）：0.5～2
6.介質溫度：-20℃ +250℃(特殊要求可達450℃)
7.介質粘度：≤0.4Pa.S，對于粘度大的介質或溫度低時易結品的介質，可根據用用戶要求選用加熱型夾套式液位汁。
8.環境振動：頻率≤25Hz，振幅≤0．5mm
9.跟隨速度：≤0.08m/s
10.安裝方式：側裝式、頂裝式、底裝式
11.防護等級：IP65
12.防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
13.傳輸方式：4～20mA 或 開關量
14.連按法蘭：HG20592～20635-97法蘭標準，若采用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。 對于高壓型側裝式磁性液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明

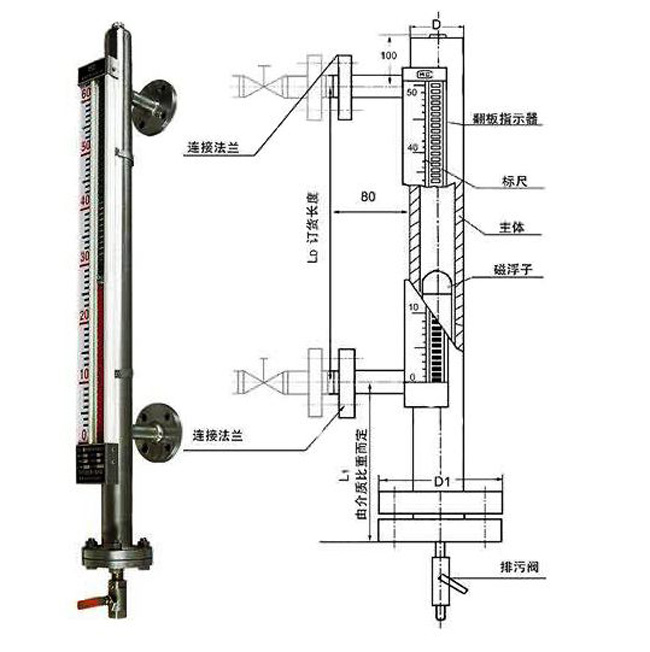

三、結構原理
液位計根據浮力原理和磁性耦合作用而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180。，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
四、選型說明
| 結構特點 | 接液材質 | 測量范圍 | 適用介質條件 | 法蘭連接 | 重量 | |||||
溫度 | 壓力 | 密度 | 粘度 | DN | PN | 基本 | 加長 | ||||
C10 | 標準型 | 1Cr18Ni | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.0 | 6 | 5 |
C11 | 高壓型 | 300- | -20 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 2.5 | 6 | 6 | |
C12 | 高溫型 | 300- | -20 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 6.3 | 6 | 6 | |
C13 | 低溫型號 | 300- | >-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7.5 | |
C14 | 液氨、液 | 300- | -20 | 0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
C15 | 耐腐型 | 00Cr17Ni14Mo2 | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
C16 | 防腐型（ | PP | 300- | 20 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
C17 | 防腐型（ | U-PVC | 300- | 20 | 0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
C18 | 防腐型 | ABS | 300- | -20 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
C19 | 防腐型（ | PP | 300- | -20 | 0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
C20 | 防腐型 | PE | 300- | 20 | 0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
C21 | 蒸氣夾套 | 1Cr18Ni9Ti | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
C22 | 高粘度 | 0Cr18Ni9 | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
C23 | 食品專 | 1Cr18Ni9Ti | 300- | -20 | 0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
配套儀表及附件內容 | ||||||||||
O | 盲板法蘭，不配排污閥 | |||||||||
L | 液位計底部配排污閥 | |||||||||
O | 無液位報警開關 | |||||||||
H | 高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除 | |||||||||
L | 低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除 | |||||||||
B | 高位、低位報警開關全配，有記憶功能AK-3型和AK-4型 | |||||||||
G | 高位報警開關，區域型報警AK-1型 | 附DF-1型轉換言放大器壹臺 | ||||||||
D | 低位報警開關，區域型報警AK-1型 | |||||||||
Q | 高位、低位報警開關全配，區域型報警AK-1型貳臺 | |||||||||
S | 高位和低位一體化型報警開關，區域型報警AK-2型 | |||||||||
O | 無液位控制開關 | |||||||||
H | 上限控制開關，單點干簧CK-1型 | |||||||||
L | 下限控制開關，單點干簧CK-1型 | |||||||||
B | 上限、下限控制開關全配，單點干簧CK-1型貳付 | |||||||||
W | 上限、下限控制開關一體化，雙點干簧CK-2型 | |||||||||
T | 上限控制開關，霍爾型傳感器CK-3型 | |||||||||
L | 下限控制開關，霍爾型傳感器CK-4型 | |||||||||
E | 上限、下限控制開關全配，霍爾型傳感器CK-3型貳付 | |||||||||
C | 上限、下限控制開關一體化，霍爾型傳感器CK-4型 | |||||||||
O | 無遠傳變送器裝置 | |||||||||
R | 配LB型捆綁式變送器，輸出二線制4-20mADC | |||||||||
S | 靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC | |||||||||
O | 普通防水型 | |||||||||
B | 本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵 | |||||||||
Bd | 隔爆型dⅡCT4 | |||||||||
O | 不配遠傳顯示儀表 | |||||||||
A | 數字、光柱顯示調節報警儀 XGTH-510（豎式） | |||||||||
B | 數字、光柱顯示調節報警儀 XGTA-810（橫式） | |||||||||
C | 數字顯示調節報警儀 XMTA-810（橫式） | |||||||||
E | 雙光柱液位顯示儀 XGH-202（豎式） | |||||||||
D | 智能型液位/容量（重量）顯示調節儀XMT-620（橫式） | |||||||||
-□□□□ | 測量范圍 | |||||||||
-□□ | 介質密度(g/cm3) | |||||||||
- | D | 開口常壓容器 | ||||||||
□ | 工作壓力(MPa) | |||||||||
